Hej tam! Jestem dostawcą enkoderów cyfrowych i dzisiaj chcę porozmawiać o obliczeniach niezbędnych do uzyskania przyspieszenia z wyjścia enkodera cyfrowego. Enkodery cyfrowe to niezwykle przydatne urządzenia, które przekształcają ruch mechaniczny na sygnały elektryczne, które można następnie wykorzystać do pomiaru pozycji, prędkości i przyspieszenia.
Na początek przyjrzyjmy się szybko, czym jest koder cyfrowy. To urządzenie, które przekazuje nam sygnały cyfrowe na podstawie ruchu wału lub innej części mechanicznej. Istnieją dwa główne typy: enkodery inkrementalne i absolutne. Enkodery inkrementalne generują impulsy, gdy wał się obraca, i możemy wykorzystać te impulsy, aby dowiedzieć się, o ile wał się przesunął. Enkodery absolutne natomiast dają nam unikalny kod cyfrowy dla każdej pozycji wału, dzięki czemu możemy bezpośrednio poznać jego dokładne położenie.
Teraz, aby uzyskać przyspieszenie z wyjścia enkodera cyfrowego, musimy przejść przez kilka kroków. Podstawową ideą jest najpierw znalezienie prędkości, a następnie obliczenie zmiany prędkości w czasie, aby uzyskać przyspieszenie.
Krok 1: Oblicz przemieszczenie kątowe
Enkoder cyfrowy dostarcza nam informacji o przesunięciu kątowym wału. W przypadku enkodera inkrementalnego liczymy liczbę generowanych przez niego impulsów. Każdy impuls odpowiada pewnemu przemieszczeniu kątowemu, które określa rozdzielczość enkodera. Załóżmy, że enkoder ma rozdzielczość N impulsów na obrót. Jeśli policzymy m impulsów, wówczas przemieszczenie kątowe θ (w radianach) wyraża się wzorem:
[
\theta=\frac{2\pi m}{N}
]
Krok 2: Określ prędkość kątową
Aby znaleźć prędkość kątową ω, musimy znać przedział czasu Δt, w którym nastąpiło przemieszczenie kątowe. Prędkość kątowa to szybkość zmiany przemieszczenia kątowego w funkcji czasu. Więc,
[
\omega=\frac{\Delta\theta}{\Delta t}
]
Jeśli mamy sygnał wyjściowy enkodera w różnych punktach czasowych, możemy obliczyć zmianę przemieszczenia kątowego Δθ pomiędzy dwoma kolejnymi punktami czasowymi i podzielić ją przez odstęp czasu Δt pomiędzy tymi punktami.
Krok 3: Oblicz przyspieszenie kątowe
Gdy mamy prędkość kątową w różnych punktach czasowych, możemy obliczyć przyspieszenie kątowe α. Przyspieszenie kątowe to szybkość zmiany prędkości kątowej w funkcji czasu. Więc,
[
\alpha=\frac{\Delta\omega}{\Delta t}
]
Znajdujemy zmianę prędkości kątowej Δω pomiędzy dwoma kolejnymi punktami czasowymi i dzielimy ją przez odstęp czasu Δt pomiędzy tymi punktami.
Krok 4: Konwertuj na przyspieszenie liniowe (jeśli to konieczne)
Jeśli chcemy znaleźć przyspieszenie liniowe a punktu na obracającym się obiekcie, możemy skorzystać z zależności między wielkościami liniowymi i kątowymi. Dla punktu znajdującego się w odległości r od osi obrotu przyspieszenie liniowe wyraża się wzorem:
[
a = r\alfa
]
Weźmy krótki przykład, aby wszystko było jaśniejsze. Załóżmy, że mamy enkoder inkrementalny o rozdzielczości 1000 impulsów na obrót. W odstępie czasu 0,1 sekundy zliczamy 50 impulsów. Najpierw obliczamy przemieszczenie kątowe:
[
\theta=\frac{2\pi\times50}{1000}=\frac{\pi}{10}\text{radian}
]
Następnie prędkość kątowa:
[
\omega=\frac{\frac{\pi}{10}}{0.1}=\pi\text{rad/s}
]
Jeżeli w ciągu kolejnych 0,1 sekundy prędkość kątowa zmieni się na 1,2π rad/s, to przyspieszenie kątowe będzie wynosić:
[
\alpha=\frac{1,2\pi - \pi}{0,1}=2\pi\text{rad/s}^2
]
Jeśli mamy punkt w odległości 0,5 metra od osi obrotu, przyspieszenie liniowe wynosi:
[
a = 0,5\times2\pi=\pi\text{m/s}^2
]

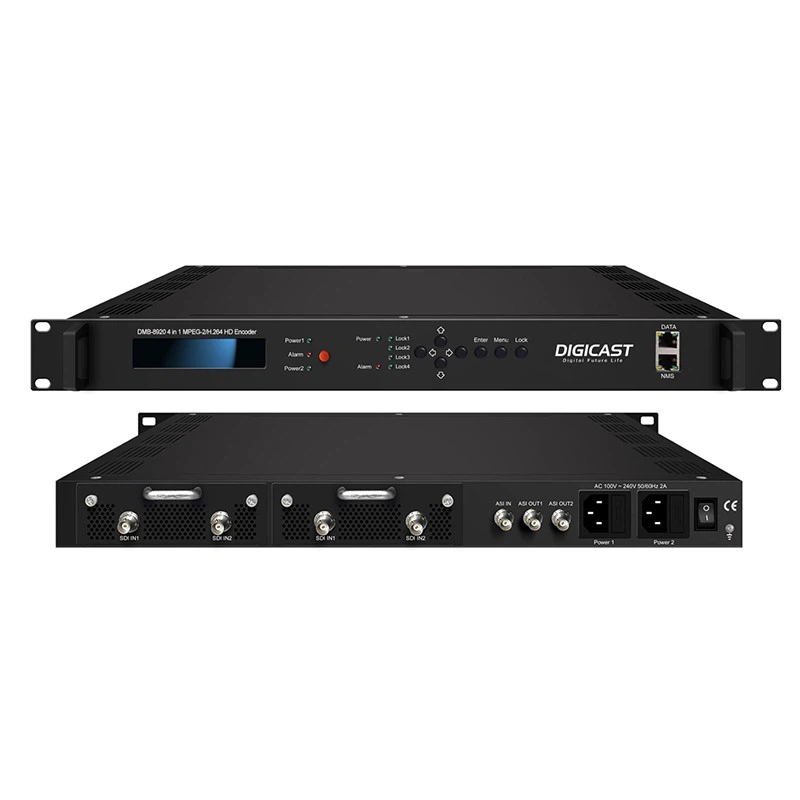

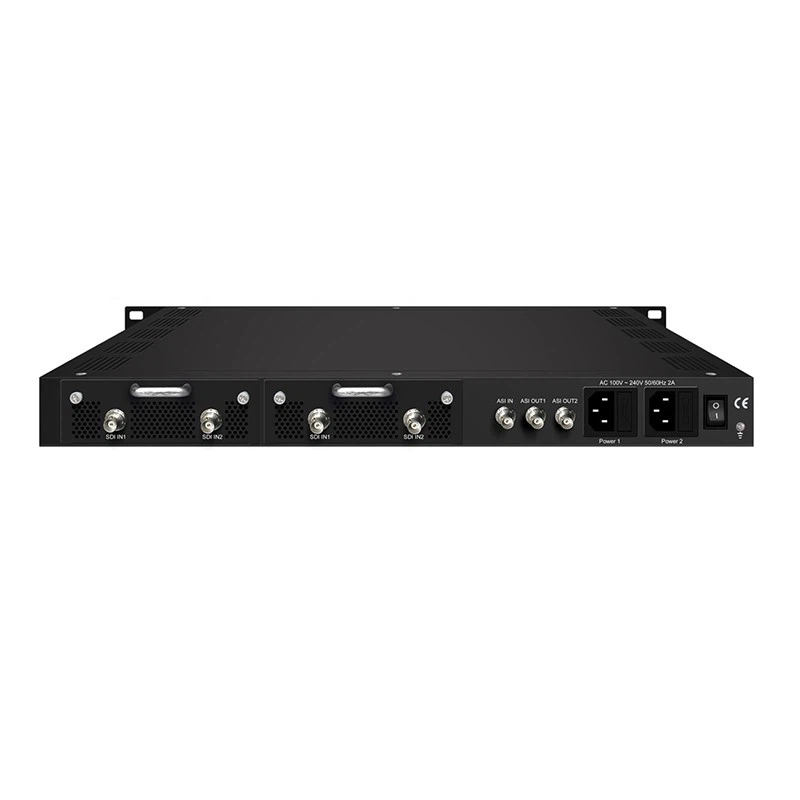

Obecnie w naszej firmie oferujemy szeroką gamę enkoderów cyfrowych dostosowanych do różnych potrzeb. Niezależnie od tego, czy szukaszKoder SDI na ASIdo określonych zadań kodowania wideo, anMultiplekser kodującydo łączenia wielu sygnałów enkodera, lub akoder hlsJeśli chodzi o wymagania dotyczące przesyłania strumieniowego na wysokim poziomie, jesteśmy gotowi.
Nasze enkodery są znane ze swojej wysokiej dokładności i niezawodności, które są kluczowe przy wykonywaniu obliczeń przyspieszenia. Dzięki dokładnym danym z enkodera możesz mieć pewność wyników obliczeń przyspieszenia.
Jeśli szukasz enkodera cyfrowego i chcesz omówić swoje specyficzne wymagania, chętnie się z Tobą skontaktujemy. Niezależnie od tego, czy pracujesz nad projektem na małą skalę, czy nad aplikacją przemysłową na dużą skalę, nasz zespół ekspertów pomoże Ci wybrać odpowiedni enkoder do danego zadania. Po prostu skontaktuj się z nami, a możemy rozpocząć rozmowę na temat tego, w jaki sposób nasze cyfrowe kodery mogą spełnić Twoje potrzeby.
Referencje
- „Podstawy napędów elektrycznych” autorstwa GK Dubey
- „Projekt inżynierii mechanicznej” Josepha E. Shigleya i Charlesa R. Mischke
