W dziedzinie nowoczesnej elektroniki i systemów komunikacyjnych modulatory analogowe odgrywają kluczową rolę. Jako uznany dostawca modulatorów analogowych, jestem podekscytowany, aby zagłębić się w analogowy modulator, jego znaczenie oraz różne typy i zastosowania, które obejmuje.
Zrozumienie podstaw modulacji analogowej
U podstaw modulacji jest proces zmieniających się jednej lub więcej właściwości okresowego przebiegu, znanego jako sygnał nośnika, z sygnałem modulującym, który zwykle zawiera przesyłanie informacji. Modulator analogowy to urządzenie, które wykonuje ten proces modulacji na sygnałach analogowych. Sygnał nośnika jest zwykle fala sinusoidalnej o wysokiej częstotliwości, a sygnał modulujący może być sygnał audio, sygnał wideo lub inne informacje analogowe.
Podstawowym celem zastosowania modulatora analogowego jest utworzenie informacji - sygnał przenoszący odpowiedni do transmisji przez kanał komunikacyjny. Na przykład sygnały audio mają stosunkowo niskie częstotliwości, a jeśli są przenoszone bezpośrednio, wymagałyby bardzo dużych anten. Dzięki modulowaniu tych sygnałów o niskiej częstotliwości na nośniku o wysokiej częstotliwości sygnał może być skutecznie przesyłany na duże odległości za pomocą mniejszych anten.
Rodzaje modulacji analogowej
Istnieje kilka rodzajów technik modulacji analogowej, każda z własnymi cechami i aplikacjami.
Modulacja amplitudy (AM)
Modulacja amplitudy jest jedną z najstarszych i najprostszych form modulacji analogowej. W AM amplituda sygnału nośnika jest zmienna proporcjonalnie do natychmiastowej amplitudy sygnału modulującego. Częstotliwość i faza nośnika pozostają stałe. Matematyczne przedstawienie sygnału AM można podać jako:
[s (t) = a_c [1 + k_a m (t)] \ cos (\ omega_c t)]
gdzie (a_c) jest amplitudą nośnika, (k_a) to czułość amplitudy, (m (t)) jest sygnałem modulującym (\ omega_c) jest częstotliwością kątową nośnika, a (t) to czas.
AM jest szeroko stosowany w nadawaniu radiowym, szczególnie w przypadku stacji radiowych o średnich i krótkich falach. Jest stosunkowo łatwy do wdrożenia i demodulacji, co sprawia, że jest odpowiedni do masowych zastosowań rynkowych. Jest jednak bardziej podatny na hałas i zakłócenia w porównaniu z innymi technikami modulacji.
Modulacja częstotliwości (FM)
W modulacji częstotliwości częstotliwość sygnału nośnika jest zmienna proporcjonalnie do natychmiastowej amplitudy sygnału modulującego. Amplituda i faza nośnika pozostają stałe. Ogólna forma sygnału FM to:
[s (t) = a_c \ cos \ lewy (\ omega_c t + k_f \ int _ {-\ infty}^{t} m (\ tau) d \ tau \ right)]]
gdzie (k_f) to czułość częstotliwości.
FM oferuje kilka zalet nad AM. Zapewnia lepszą odporność na hałas, co powoduje wyższą wysokiej jakości transmisję audio. FM jest powszechnie stosowany w komercyjnym nadawaniu radiowym, szczególnie w stacjach muzycznych o wysokiej wierności. Jest również używany w systemach komunikacyjnych radiowych i w niektórych aplikacjach radarowych.
Modulacja fazowa (PM)
Modulacja fazowa jest podobna do modulacji częstotliwości, ale zamiast zmieniać częstotliwość nośnika, faza nośnika jest zmienna proporcjonalnie do natychmiastowej amplitudy sygnału modulującego. Równanie sygnału PM jest:
[s (t) = a_c \ cos \ lewy (\ omega_c t + k_p m (t) \ right)]]
gdzie (k_p) to czułość fazowa.
PM jest często wykorzystywany w cyfrowych systemach komunikacyjnych oraz w niektórych wyspecjalizowanych aplikacjach radarowych i nawigacyjnych. Jest ściśle związany z FM, a w rzeczywistości FM można uznać za szczególny przypadek PM.
Zastosowania modulatorów analogowych
Modulatory analogowe znajdują szeroki zakres aplikacji w różnych dziedzinach.
Nadawczy
Jak wspomniano wcześniej, AM i FM są dwiema głównymi technikami modulacji stosowanymi w transmisji radiowej. Stacje radiowe AM obejmują szeroki obszar i nadają się do komunikacji na odległość, podczas gdy stacje FM oferują lepszą jakość dźwięku i są bardziej popularne w przypadku lokalnych muzyki i talk show. W transmisji telewizyjnej modulatory analogowe są używane do łączenia sygnałów wideo i audio oraz konwersji ich w format, który może być przesyłany na falach powietrznych.
Telekomunikacja
W systemach telekomunikacyjnych modulatory analogowe są używane do przesyłania sygnałów głosowych na długie linie telefoniczne i sieci bezprzewodowe. Są one również wykorzystywane w systemach komunikacji satelitarnej do modulowania sygnałów przed transmisją i demodulować je na końcu odbierania.
Systemy radarowe
Systemy radarowe wykorzystują modulatory analogowe do generowania sygnałów przesyłanych w powietrze. Modulacja sygnału radaru pomaga określić odległość, prędkość i kierunek celu. Różne rodzaje modulacji, takie jak modulacja i modulacja impulsów i częstotliwość, są stosowane w zależności od określonych wymagań układu radarowego.
Nasza oferta produktów

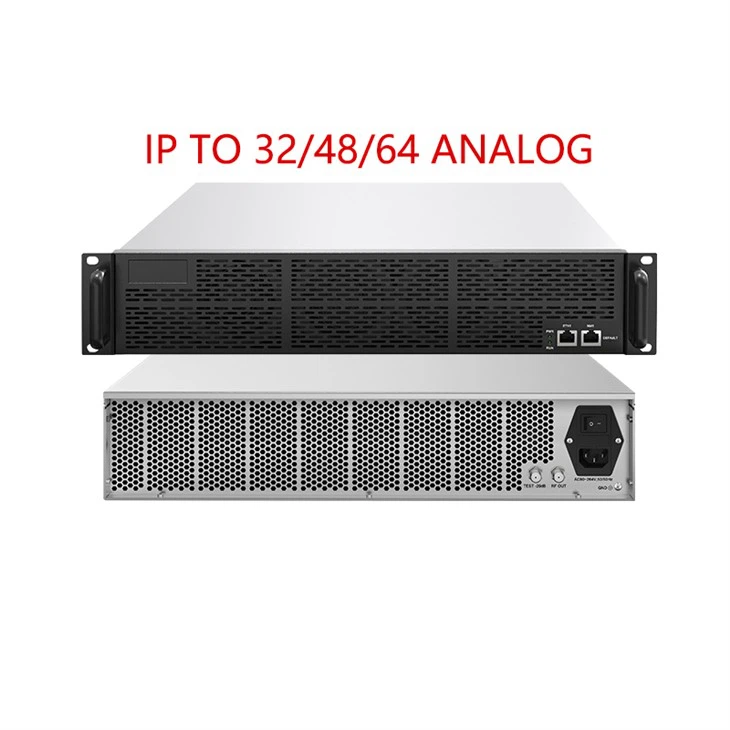

Jako wiodący dostawca modulatorów analogowych oferujemy różnorodną gamę produktów wysokiej jakości, aby zaspokoić potrzeby różnych branż. Nasz portfolio produktów obejmujeIP do analogowego modulatora NTSC PAL, który został zaprojektowany do konwersji sygnałów cyfrowych opartych na IP na analogowe sygnały NTSC lub PAL, dzięki czemu nadaje się do aplikacji w cyfrowej do - analogowej konwersji sygnału w systemach telewizyjnych.
Kolejnym popularnym produktem jest naszHDMI do RF Analog TV nadajnik. To urządzenie pozwala użytkownikom konwertować sygnały HDMI ze źródeł takich jak laptopy, konsole do gier i odtwarzacze multimedialne na sygnały RF, które można przesyłać do analogowych telewizorów. Jest to świetne rozwiązanie dla rozszerzenia funkcjonalności nowoczesnych urządzeń cyfrowych na starsze analogowe telewizory.
Oferujemy równieżIP do modulatora analogowego, który jest wszechstronnym produktem, który może konwertować sygnały oparte na IP na różne formaty analogowe. Ten produkt jest szeroko stosowany w cyfrowym oznakowaniu, systemach IPTV i innych aplikacjach, w których wymagana jest konwersja cyfrowych sygnałów IP na analog.
Jakość i niezawodność
Wszystkie nasze analogowe modulatory są zaprojektowane i wyprodukowane z najwyższymi standardami jakości i niezawodności. Używamy zaawansowanych technologii i komponentów wysokiej jakości, aby zapewnić, że nasze produkty działają konsekwentnie w różnych warunkach pracy. Nasze produkty podlegają rygorystycznym procedurom testowania i kontroli jakości, zanim zostaną zwolnione na rynku.
Wsparcie techniczne i dostosowywanie
Rozumiemy, że każdy klient ma unikalne wymagania. Dlatego oferujemy kompleksowe wsparcie techniczne naszym klientom. Nasz zespół doświadczonych inżynierów jest zawsze gotowy pomóc w wyborze produktu, instalacji i rozwiązywania problemów. Ponadto oferujemy również usługi dostosowywania, aby zaspokoić Twoje konkretne potrzeby. Niezależnie od tego, czy potrzebujesz modulatora o określonym zakresie częstotliwości, typu modulacji czy formatu wyjściowego, możemy współpracować z Tobą w celu opracowania niestandardowego rozwiązania.
Dlaczego warto nas wybrać
Istnieje kilka powodów, dla których powinieneś wybrać nas jako dostawcę modulatora analogowego. Po pierwsze, nasze produkty są najwyższej jakości, zapewniając niezawodną wydajność i długoterminową trwałość. Po drugie, oferujemy konkurencyjne ceny bez uszczerbku dla jakości. Po trzecie, nasza doskonała obsługa klienta i wsparcie techniczne zapewniają płynne wrażenia od momentu złożenia zamówienia do długoterminowego korzystania z naszych produktów.
Skontaktuj się z nami w celu zamówienia
Jeśli jesteś zainteresowany naszymi analogowymi produktami modulatora, zapraszamy do skontaktowania się z nami w celu uzyskania zamówień i dalszej dyskusji. Nasz zespół sprzedaży chętnie zrozumie twoje wymagania i zapewnia najlepsze - odpowiednie rozwiązania. Niezależnie od tego, czy jesteś małym biznesem, czy przedsiębiorstwem na dużą skalę, mamy produkty i wiedzę specjalistyczną, aby zaspokoić Twoje potrzeby.
Odniesienia
- Carlson, AB, Crilly, PB i Rutledge, JC (2002). Systemy komunikacji: Wprowadzenie do sygnałów i hałasu w komunikacji elektrycznej. McGraw - Hill.
- Haykin, S. (2001). Systemy komunikacyjne. Wiley.
- Proakis, JG i Salehi, M. (2007). Inżynieria systemów komunikacyjnych. Prentice Hall.
