Jaka jest szybkość transmisji modulatora QAM?
Jako dostawca modulatorów QAM spotkałem się z licznymi zapytaniami dotyczącymi szybkości transmisji modulatorów QAM. Na tym blogu zagłębię się w koncepcję przepływności w kontekście modulatorów QAM, jej znaczenie, sposób obliczania i wpływ na różne zastosowania.
Zrozumienie modulacji QAM
Kwadraturowa modulacja amplitudy (QAM) to kluczowy schemat modulacji cyfrowej szeroko stosowany w nowoczesnych systemach komunikacyjnych, w tym w telewizji kablowej, komunikacji satelitarnej i sieciach bezprzewodowych. QAM łączy dwa sygnały modulowane amplitudowo z przesunięciem w fazie o 90 stopni, umożliwiając transmisję wielu bitów na symbol. Stosowane są różne konstelacje QAM, takie jak 16 - QAM, 64 - QAM i 256 - QAM, każda z inną liczbą możliwych stanów symboli.
Na przykład w 16 - QAM istnieje 16 różnych punktów konstelacji, co oznacza, że każdy symbol może reprezentować 4 bity (ponieważ 2^4 = 16). W 64 - QAM każdy symbol może reprezentować 6 bitów (2^6 = 64), a w 256 - QAM każdy symbol reprezentuje 8 bitów (2^8 = 256).
Co to jest szybkość transmisji?
Szybkość transmisji odnosi się do liczby bitów przesyłanych w jednostce czasu, zwykle mierzonej w bitach na sekundę (bps). W kontekście modulatora QAM przepływność jest bezpośrednio powiązana z szybkością symbolu i liczbą bitów na symbol. Wzór do obliczenia przepływności (Rb) modulatora QAM jest następujący:
Rb = Rs × log2(M)
Gdzie Rs to szybkość symbolu (liczba symboli przesyłanych na sekundę), a M to liczba punktów w konstelacji QAM. Na przykład, jeśli mamy modulator 64-QAM z przepływnością symboli 5 Msps (mega-symboli na sekundę), przepływność można obliczyć w następujący sposób:
Ponieważ M = 64, log2(64)=6. I Rs = 5×10^6 sps.
Rb = 5×10^6×6 = 30 Mb/s
Znaczenie szybkości transmisji
Szybkość transmisji modulatora QAM ma ogromne znaczenie w systemach komunikacyjnych. Wyższa przepływność pozwala na transmisję większej ilości danych, takich jak wideo w wysokiej rozdzielczości, duże pliki lub wiele kanałów informacji jednocześnie. Jednak zwiększenie szybkości transmisji wiąże się również z pewnymi kompromisami.
Jednym z głównych kompromisów jest zwiększona podatność na hałas i zakłócenia. Wraz ze wzrostem liczby bitów na symbol (przy użyciu konstelacji QAM wyższego rzędu, takiej jak 256 - QAM), odległość pomiędzy punktami konstelacji maleje. Oznacza to, że niewielka ilość szumu może spowodować błędną interpretację odebranego symbolu, co prowadzi do błędów w odbieranych danych.
Aplikacje w świecie rzeczywistym i wymagania dotyczące szybkości transmisji
Telewizja kablowa
W systemach telewizji kablowej modulatory QAM służą do przesyłania wielu kanałów danych wideo i audio. Wymagania dotyczące szybkości transmisji zależą od jakości wideo. W przypadku wideo w standardowej rozdzielczości (SD) wystarczająca może być szybkość transmisji około 2–4 Mb/s na kanał. Jednakże w przypadku wideo o wysokiej rozdzielczości (HD) zazwyczaj wymagana jest przepływność 5–8 Mb/s na kanał. Nasz16-kanałowy modulator RFdoskonale sprawdza się w zastosowaniach telewizji kablowej, pozwalając na efektywną transmisję wielu kanałów z odpowiednią przepływnością.
Łączność satelitarna
Systemy komunikacji satelitarnej również opierają się na modulatorach QAM. Wymagania dotyczące przepływności w systemach satelitarnych różnią się w zależności od rodzaju usługi. W przypadku usług transmisji danych często potrzebne są wysokie przepływności, aby zapewnić szybki i niezawodny transfer. NaszWielokanałowy modulator RFmożna dostosować tak, aby spełniał specyficzne wymagania dotyczące szybkości transmisji w różnych zastosowaniach komunikacji satelitarnej.
Sieci bezprzewodowe
W sieciach bezprzewodowych, takich jak Wi-Fi i sieci komórkowe, modulacja QAM stosowana jest w celu zwiększenia szybkości przesyłania danych. Na przykład w Wi-Fi 6 (802.11ax) obsługiwany jest standard 1024 - QAM, który pozwala na uzyskanie bardzo wysokich przepływności. Jednakże na rzeczywistą przepływność osiąganą w sieci bezprzewodowej wpływają również takie czynniki, jak siła sygnału, zakłócenia i odległość między nadajnikiem a odbiornikiem.
Czynniki wpływające na szybkość transmisji
Stosunek sygnału do szumu (SNR)
Jak wspomniano wcześniej, konstelacja QAM wyższego rzędu może zapewnić wyższą przepływność, ale wymaga wyższego współczynnika SNR, aby utrzymać niezawodną komunikację. Jeśli współczynnik SNR jest zbyt niski, poziom błędów znacznie wzrośnie, a system może nie być w stanie osiągnąć żądanej przepływności.
Przepustowość łącza
Dostępna przepustowość ogranicza również przepływność. Zgodnie z twierdzeniem Nyquista maksymalna przepływność, jaką można osiągnąć w kanale bezszumowym, wynosi 2B log2(M), gdzie B jest szerokością pasma. W rzeczywistych scenariuszach, ze względu na szum i inne czynniki, osiągalna przepływność jest zwykle niższa.
Nasze modulatory QAM i elastyczność szybkości transmisji

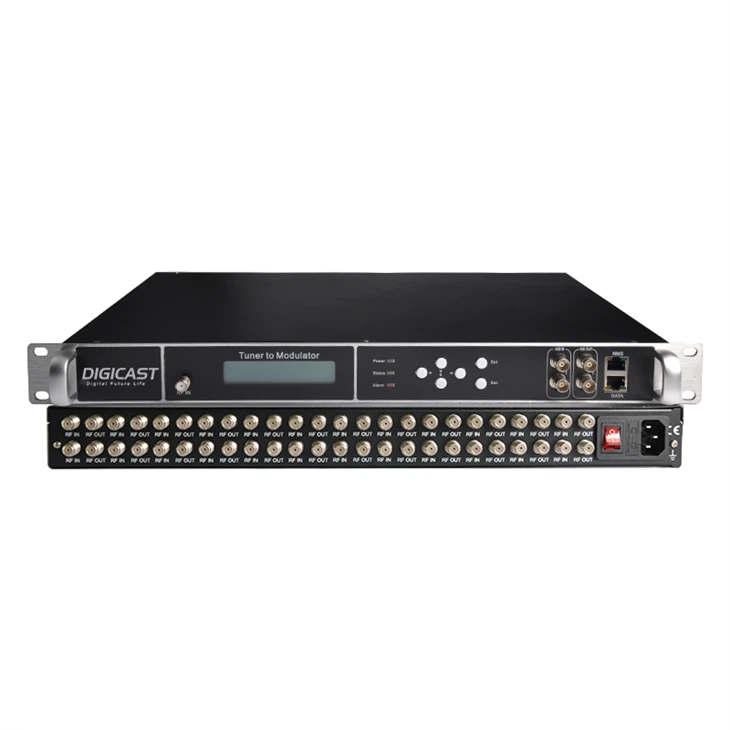

W naszej firmie rozumiemy różnorodne wymagania dotyczące szybkości transmisji w różnych aplikacjach. Nasze modulatory QAM, w tymDVB - Transmodulator SS2 na RF, zostały zaprojektowane tak, aby zapewnić elastyczność w zakresie szybkości transmisji. Możemy dostosować szybkość symboli i konstelację QAM, aby spełnić specyficzne potrzeby naszych klientów. Niezależnie od tego, czy potrzebujesz niskiej przepływności do prostej transmisji danych, czy dużej przepływności do multimediów o wysokiej rozdzielczości, nasze produkty można odpowiednio skonfigurować.
Wniosek
Podsumowując, szybkość transmisji modulatora QAM jest kluczowym parametrem w nowoczesnych systemach komunikacyjnych. Określa ilość danych, które można przesłać w jednostce czasu, ale ma także wpływ na wydajność i niezawodność systemu. Zrozumienie związku pomiędzy szybkością transmisji, szybkością symboli i konstelacją QAM jest niezbędne do projektowania i wdrażania wydajnych systemów komunikacyjnych.
Jeśli potrzebujesz modulatora QAM ze specyficznymi wymaganiami dotyczącymi szybkości transmisji, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego produktu i skonfigurowaniu go tak, aby spełniał dokładnie Twoje potrzeby. Skontaktuj się z nami, aby rozpocząć dyskusję dotyczącą zakupu i znaleźć idealne rozwiązanie modulatora QAM dla swojej aplikacji.
Referencje
- Proakis, JG i Salehi, M. (2007). Komunikacja cyfrowa. McGraw-Wzgórze.
- Sklar, B. (2001). Komunikacja cyfrowa: podstawy i zastosowania. Sala Prentice’a.
