Przegląd

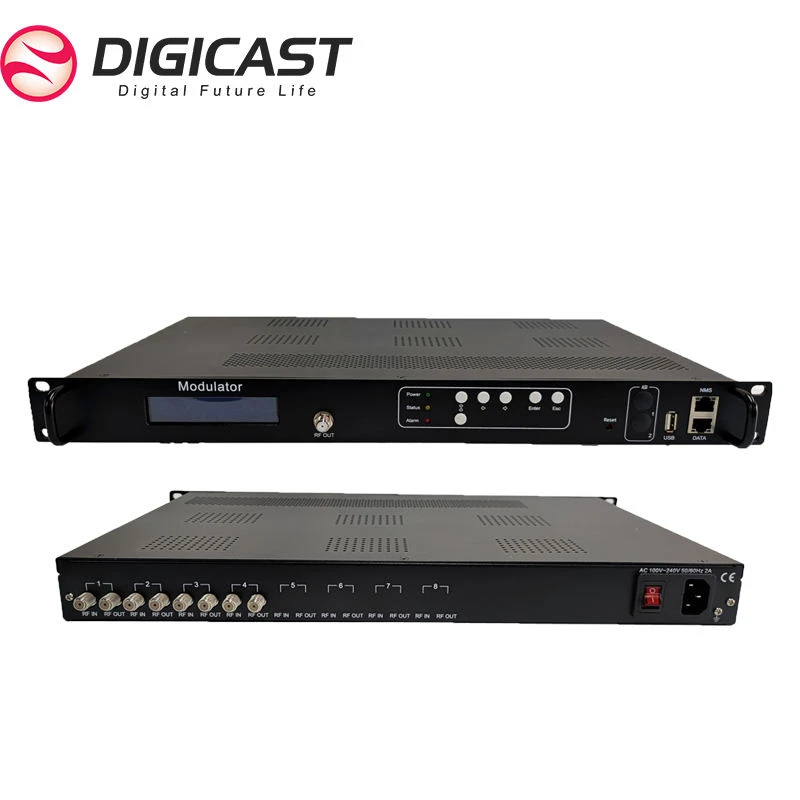

DMB-24EC System cyfrowy 8-kanałowy tuner FTA na 4 RF DVB-T DVB-C ISDB-T Remodulator Transmodulator Qam,
Wejście tunera-wielokanałowego: obsługa tuneraDVB-S/S2,DVB-T/T2,DVB-C,ISDB-T/Tb,ATSC-T,DTMBwejście dla opcji, wyjście strumienia IP przez 128*SPTS
Zarządzanie przez Internet: Czytelny, kolorowy panel przedni LCD, który ułatwia konfigurację i monitorowanie kanałów, sprawdzanie oprogramowania sprzętowego i identyfikację adresów IP bez użycia komputera.
Cechy:
Wejście tunera:8 wejść tunerów FTA
Standardowa opcja tunera:
DVB-S/S2,DVB-T/T2, DVB-C, DTMB, ISDB-T/Tb,
ATSC, dwa różne typy tunerów w jednym urządzeniu
Opcjonalnie dwa oddzielne wejścia ASI dla zewnętrznego multipleksowania TS
Dwa oddzielne wyjścia ASI
Wyjście strumienia IP:128*SPTS
Wyjściowy protokół IP:UDP/RTP
Wartość PCR PID można ustawić tak samo jak Video PID
obsługa LCN (logiczny numer kanału)
Ponowne mapowanie i filtrowanie PID
Aplikacja
Podłącz źródło IP, modulowane źródło RF do wszystkich telewizorów poprzez istniejący cyfrowy system RF
Aplikacja reklamowa, monitorująca, szkoleniowa i edukacyjna
Przedsiębiorstwo, hotel, kampus, szpital, restauracja, miejsce publiczne itp.
Popularne Tagi: remodulator qam transmodulator qam, Chiny remodulator qam producenci transmodulatorów qam, dostawcy, fabryka, Modulator wolny od zniekształceń, modulator dwupasmowy, Zielony modulator, modulator małej mocy, precyzyjny modulator, Modulator odzyskiwania
Dane techniczne
Wejście tunera FTA
Tuner DVB-T/T2
Zakres częstotliwości: 30 MHz-1000 MHz
Szerokość pasma: 6 MHz, 7 MHz, 8 MHz
Poziom: -87 ~ -20dBm
Konstelacja: QPSK, 16QAM, 64QAM, 256QAM (tylko DVB-T2)
Demodulacja FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Interwał ochronny: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Tuner ISDB-T/Tb
Zakres częstotliwości wejściowej: 30 ~ 900 MHz
Szerokość pasma: 6 MHz
Konstelacja: DQPSK, QPSK, 16QAM, 64QAM
Przeplatanie: 0, 4, 8, 16
Interwał ochronny: 1/32, 1/16, 1/8, 1/4
Tryb transmisji: 2K, 4K, 8K (FFT)
FEC (szybkość kodowania): 1/2, 2/3, 3/4, 5/6, 7/8
Tuner DVB-C
Zakres częstotliwości wejściowej: 110 ~ 862 MHz
DVB-C (J83.A, J83.C,NIE Załącznik B)
Przewoźnik: Załącznik A, Załącznik C
Konstelacja (QAM): 16, 32, 64, 128, 256, 64/256
Szerokość pasma (MHz): 8, 6
Szybkość transmisji symboli (Mbod): 5-7, 4,2-5,3
Interfejs tunera: Złącze F-typu żeńskiego
Tuner DVB-S/S2/S2X
Częstotliwość wejściowa: 950-2150 MHz
Szybkość transmisji symboli: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Siła sygnału: -65 ~ -25dBm
Wypełniacz Half SyQuest Baseband (współczynnik rolowania):
0,35 dla DVB-S
0,15 do 0,35 dla DVB-S2
0,05 do 0,35 dla DVB-S2X
Demodulacja FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Tryb demodulacji: QPSK, 8PSK, 16APSK, 32APSK (tylko DVB-S2)
Wybór polaryzacji LNB: Vol 0, 13 V, 18 V do wyboru
Dźwięk wyboru pasma LNB: 0/22 kHz do wyboru
Impedancja wejściowa: 75 Ω
FEC (szybkość kodowania): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: Zgodny z DiSEqC 2.0
tunera ATSC
Zakres częstotliwości: 50–860 MHz
Kluczowa specyfikacja referencyjna: ATSC A/53
Poziom wejściowy: -34 do +40 dBmV
Konstelacja: 8-VSB
Szerokość pasma: 6 MHz
Opcja wyjścia RF z modulacją
Modulacja (4/8*RF DVB-T/ASTC/ISDB-T lub 16/32 DVB-C dla opcji)
Złącze: 1 port, typ F-, 75 Ω
Wyjściowa strata odbicia: 14 dB
MER Większy lub równy 40dB
Poziom wyjściowy RF: -20 ~ 0dbm, krok 0,1db
Numery kanałów RF: 4/8
Tryb modulacji: DVB-C, DVB-T, ATSC, ISDB-T, opcja DTMB
Modulacja DVB-T
Kanał: sąsiednie częstotliwości DVB-T
Norma modulacji: EN300744
Zakres częstotliwości: 50-960 MHz, 1 Khz jeden krok
Norma modulacji: EN300744
Przepustowość: 6M, 7M, 8M
Tryb FFT: 2K, 8K
Konstelacja: QPSK, 16QAM, 64QAM
Interwał ochronny 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Szybkość transmisji TS ＜ 31 Mbit/s
Modulacja ATSC-T
Kanał: sąsiednie częstotliwości 8VSB
Konstelacja: 8VSB
Zakres częstotliwości: 50-960 MHz, 1 Khz jeden krok
Konstelacja: 8VSB
Szybkość transmisji TS ＜ 19 Mbit/s
MER Większy lub równy 40 dB
Modulacja DVB-C (opcja wyjścia 16 lub 32 DVB-C)
16* MODULACJA wyjścia DVB-C
Kanał: 16*DVB-C częstotliwość RF na wyjściu
Zakres częstotliwości: 50 ~ 960 MHz, 1 Khz jeden krok
Zakres pasma 192 MHz pomiędzy częstotliwością początkową a częstotliwością końcową, ustaw 16 częstotliwości w zakresie pasma 192 MHz
MER Większy lub równy 40 dB
szybkość symbolu: 5 ~ 7 Mbodów
całkowita regulacja poziomu wyjściowego -35 ~ -5 dBm w kroku 0,1 dB
Standard DVB-C J83.A (DVB-C, J83.B, J83.C)
Konstelacja (QAM): 16,32,64,128, 256
|
Przewoźnik |
Załącznik A |
Załącznik B |
Załącznik C |
|
|
Konstelacja (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Przepustowość łącza (MHz) |
8 |
6 |
6 |
6 |
|
Szybkość symboli (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* MODULACJA wyjścia DVB-C
Kanał: 32*DVB-C-wyjście RF o częstotliwości innej niż sąsiadująca
Zakres częstotliwości: 96 ~864 MHz, 1 kHz, jeden krok
zakres pasma 768 MHz, punkty częstotliwości mogą być wykorzystywane elastycznie w zakresie pasma
MER Większy lub równy 40 dB
szybkość symbolu: 5 ~ 7 Mbodów
całkowita regulacja poziomu wyjściowego -35 ~ -5 dBm w kroku 0,1 dB
Standard DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Przewoźnik |
Załącznik A |
Załącznik B |
Załącznik C |
|
|
Konstelacja (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Przepustowość łącza (MHz) |
8 |
6 |
6 |
6 |
|
Szybkość symboli (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulacja ISDB-T
Kanał: częstotliwość ISDB-T
Zakres częstotliwości: 50-960 MHz, 1 Khz jeden krok
Standard ISDB-T ARIB STD-B31
Konstelacja: DQPSK, QPSK, 16QAM, 64QAM
Interwał ochronny: 1/32, 1/16, 1/8, 1/4
Tryb transmisji: 2K, 4K, 8K
Szybkość kodowania: 1/2, 3/4, 5/6, 7/8
Szerokość pasma: 6 MHz
Szybkość transmisji TS ＜ 21 Mbit/s
MER Większy lub równy 40 dB
Norma DTMB GB20600-2006
Konstelacja: 4QAM, 16QAM, 32QAM, 64QAM
Szybkość kodowania: 0,4, 0,6, 0,8
Interwał ochronny: 420, 595, 945 JONÓW
Multipleksowanie
Maksymalne mapowanie PID 180 wejść na kanał
Ponowne mapowanie PID automatycznie lub ręcznie
PSI/SI: Płytka SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
Dokładna regulacja PCR
Maksymalna liczba: 4 lub 8 multiplekserów dla RF i 1 mux dla 1*MPTS
We/wy ASI
DVB-ASI: 2 * wejście ASI i 2 * wyjście ASI, jedno do tworzenia kopii zapasowych, 75 Ω, BNC, 188 bajtów
MPEG-2: TS przez DVB-ASI (EN 50083-9)
ASI Możliwość wyboru wyjścia: lustro jednego MPTS
Wyjście strumienia we/wy IP
We/wy IP
Port RJ45: port 100/1000M GbE, 1*port DATA używany do wejścia i wyjścia
Wyjście IP: 1*MPTS i 127*SPTS Wyjście UDP/RTP IP (4*wyjście RF)
8*MPTS i 512*SPTS przy wyjściu 8*RF
Wejście IP: 128*MPTS/SPTS UDP/IP
Przesyłanie strumieniowe TS przez UDP, unicast i multicast TS przez IP
System
Interfejs konfiguracyjny:-internetowy
Zdalna aktualizacja: przez sieć
Złącze: RJ45, interfejs Ethernet 10/100M
