Przegląd
Cechy:

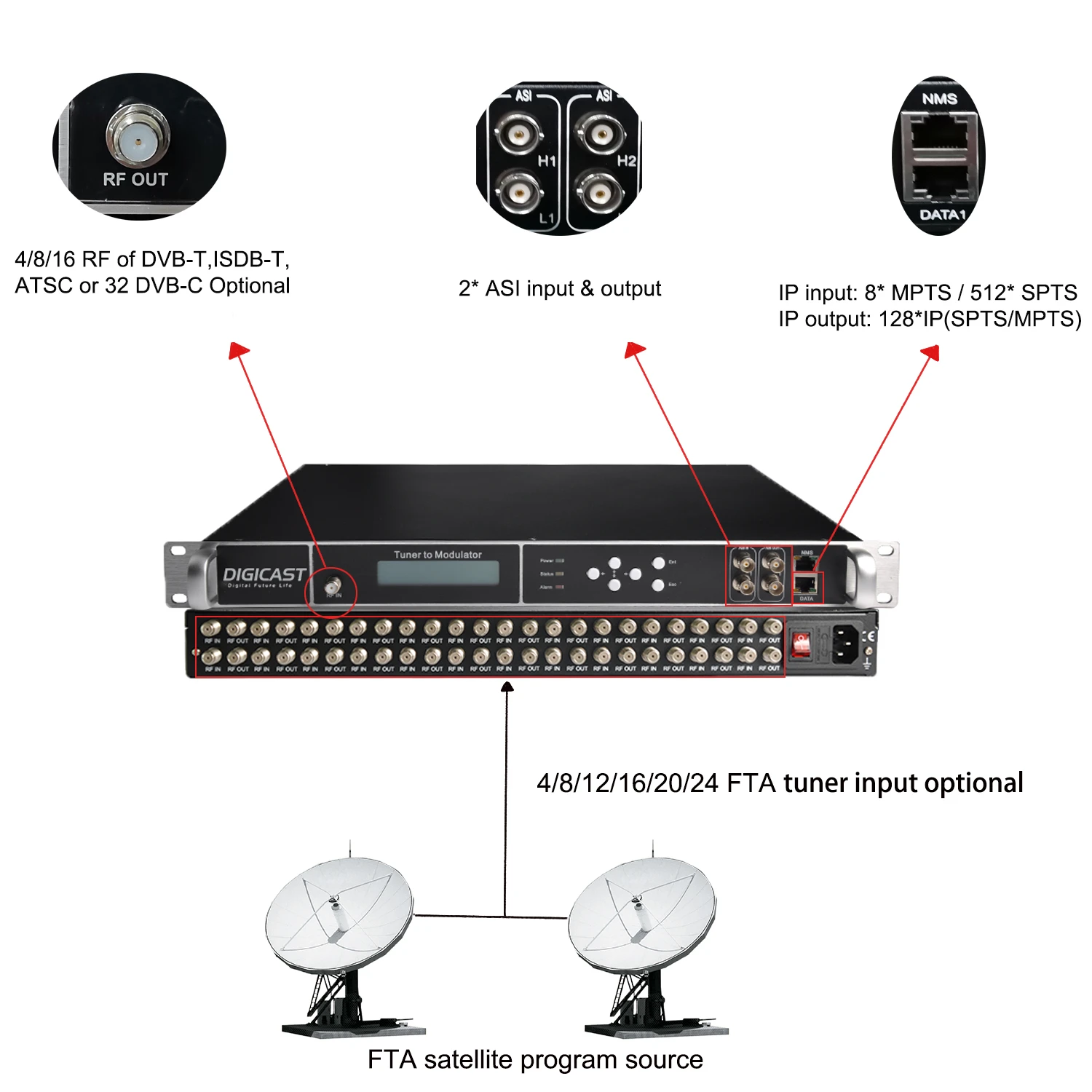

Urządzenie obsługuje różnorodne tryby wejściowe, które można elastycznie konfigurować w oparciu o rzeczywiste źródła sygnału:
Maksymalnie 24 wejścia tunera FTA
Mieszane wejście dwóch standardów tunera i HDMI, np. 8 wejść DVB-S/S2, 8 DVB-T/T2 i 8 wejść HDMI
Standard pojedynczego tunera w połączeniu z wejściami HDMI, na przykład 12 wejść DVB‑S/S2 i 8 wejść HDMI
Można go obsługiwać zarówno za pomocą przedniego panelu LCD, jak i poprzez zarządzanie przez Internet. Wbudowany-kolorowy ekran LCD umożliwia bezpośrednią konfigurację systemu, nadzór nad stanem kanału, kontrolę oprogramowania sprzętowego i potwierdzenie adresu IP bez konieczności podłączania do komputera.
Zaprojektowany z myślą o scenariuszach profesjonalnej telewizji, obsługuje korekcję PCR, dostrajanie interwałów PCR i konfigurację LCN (logiczny numer kanału).
Zapewnia wyjście RF z wieloma-nośnymi, z możliwością wyboru 4/8/16 nośnych dla DVB-T, ISDB-T, ATSC lub DVB-C, lub 32 wyjścia QAM DVB-C, w zależności od liczby wymaganych kanałów programowych.
Aplikacja
Aplikacja reklamowa, monitorująca, szkoleniowa i edukacyjna
Przedsiębiorstwo, hotel, kampus, szpital, restauracja, miejsce publiczne itp.
Popularne Tagi: transmodulator rf dvb-c, Chiny producenci transmodulatorów rf dvb-c, dostawcy, fabryka, modulator z rozproszonym sprzężeniem zwrotnym, modulator wąskopasmowy, modulator kontroli procesu, modulator kwadraturowy, modulator pierścieniowy, modulator łańcucha dostaw
Dane techniczne
Wejście tunera FTA
Tuner DVB-S/S2/S2X
Częstotliwość wejściowa: 950-2150 MHz
Szybkość transmisji symboli: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Siła sygnału: -65 ~ -25dBm
Wypełniacz półpasmowy SyQuest Baseband (współczynnik rolowania):
0,35 dla DVB-S
0,15 do 0,35 dla DVB-S2
0,05 do 0,35 dla DVB-S2X
Demodulacja FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Tryb demodulacji: QPSK, 8PSK, 16APSK, 32APSK (tylko DVB-S2)
Wybór polaryzacji LNB: Vol 0, 13 V, 18 V do wyboru
Dźwięk wyboru pasma LNB: 0/22 kHz do wyboru
Impedancja wejściowa: 75 Ω
FEC (szybkość kodowania): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: Zgodny z DiSEqC 2.0
Opcja wyjścia RF z modulacją
Modulacja (4/8*RF DVB-T/ASTC/ISDB-T lub 16/32 DVB-C dla opcji)
Złącze: 1 port, typ F-, 75 Ω
Wyjściowa strata odbicia: 14 dB
MER Większy lub równy 40dB
Poziom wyjściowy RF: -20 ~ 0dbm, krok 0,1db
Numery kanałów RF: 4/8
Tryb modulacji: DVB-C, DVB-T, ATSC, ISDB-T, opcja DTMB
Modulacja DVB-T
Kanał: sąsiednie częstotliwości DVB-T
Norma modulacji: EN300744
Zakres częstotliwości: 50-960 Mhz, 1 Khz jeden krok
Norma modulacji: EN300744
Przepustowość: 6M, 7M, 8M
Tryb FFT: 2K, 8K
Konstelacja: QPSK, 16QAM, 64QAM
Interwał ochronny 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Szybkość transmisji TS ＜ 31 Mbit/s
Modulacja ATSC-T
Kanał: sąsiednie częstotliwości 8VSB
Konstelacja: 8VSB
Zakres częstotliwości: 50-960 MHz, 1 Khz jeden krok
Konstelacja: 8VSB
Szybkość transmisji TS ＜ 19 Mbit/s
MER Większy lub równy 40 dB
Modulacja DVB-C (opcja wyjścia 16 lub 32 DVB-C)
16* MODULACJA wyjścia DVB-C
Kanał: 16*DVB-C częstotliwość RF na wyjściu
Zakres częstotliwości: 50 ~ 960 MHz, 1 Khz jeden krok
Zakres szerokości pasma 192 MHz pomiędzy częstotliwością początkową a częstotliwością końcową, ustaw 16 częstotliwości w zakresie pasma 192 MHz
MER Większy lub równy 40 dB
szybkość symbolu: 5 ~ 7 Mbodów
całkowita regulacja poziomu wyjściowego -35 ~ -5 dBm w kroku 0,1 dB
Standard DVB-C J83.A (DVB-C, J83.B, J83.C)
Konstelacja (QAM): 16,32,64,128, 256
|
Przewoźnik |
Załącznik A |
Załącznik B |
Załącznik C |
|
|
Konstelacja (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Przepustowość łącza (MHz) |
8 |
6 |
6 |
6 |
|
Szybkość symboli (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* MODULACJA wyjścia DVB-C
Kanał: 32*DVB-C-wyjście RF o częstotliwości innej niż sąsiadująca
Zakres częstotliwości: 96 ~864 MHz, 1 kHz, jeden krok
zakres pasma 768 MHz, punkty częstotliwości mogą być wykorzystywane elastycznie w zakresie pasma
MER Większy lub równy 40 dB
szybkość symbolu: 5 ~ 7 Mbodów
całkowita regulacja poziomu wyjściowego -35 ~ -5 dBm w kroku 0,1 dB
Standard DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Przewoźnik |
Załącznik A |
Załącznik B |
Załącznik C |
|
|
Konstelacja (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Przepustowość łącza (MHz) |
8 |
6 |
6 |
6 |
|
Szybkość symboli (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modulacja ISDB-T
Kanał: częstotliwość ISDB-T
Zakres częstotliwości: 50-960 MHz, 1 Khz jeden krok
Standard ISDB-T ARIB STD-B31
Konstelacja: DQPSK, QPSK, 16QAM, 64QAM
Interwał ochronny: 1/32, 1/16, 1/8, 1/4
Tryb transmisji: 2K, 4K, 8K
Szybkość kodowania: 1/2, 3/4, 5/6, 7/8
Szerokość pasma: 6 MHz
Szybkość transmisji TS ＜ 21 Mbit/s
MER Większy lub równy 40 dB
Norma DTMB GB20600-2006
Konstelacja: 4QAM, 16QAM, 32QAM, 64QAM
Szybkość kodowania: 0,4, 0,6, 0,8
Interwał ochronny: 420, 595, 945 JONÓW
Multipleksowanie
Maksymalne mapowanie PID 180 wejść na kanał
Ponowne mapowanie PID automatycznie lub ręcznie
PSI/SI: Płytka SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
Dokładna regulacja PCR
Maksymalna liczba: 4 lub 8 multiplekserów dla RF i 1 mux dla 1*MPTS
We/wy ASI
DVB-ASI: 2 * wejście ASI i 2 * wyjście ASI, jedno do tworzenia kopii zapasowych, 75 Ω, BNC, 188 bajtów
MPEG-2: TS przez DVB-ASI (EN 50083-9)
ASI Możliwość wyboru wyjścia: lustro jednego MPTS
Wyjście strumienia we/wy IP
We/wy IP
Port RJ45: port 100/1000M GbE, 1*port DATA używany do wejścia i wyjścia
Wyjście IP: 1*MPTS i 127*SPTS Wyjście UDP/RTP IP (4*wyjście RF)
8*MPTS i 512*SPTS przy wyjściu 8*RF
Wejście IP: 128*MPTS/SPTS UDP/IP
Przesyłanie strumieniowe TS przez UDP, unicast i multicast TS przez IP
System
Interfejs konfiguracyjny:-internetowy
Zdalna aktualizacja: przez sieć
Złącze: RJ45, interfejs Ethernet 10/100M
