Przegląd

Wielo-kanałowy koder H.264 /H.265 HD z serii DMB-8820E charakteryzuje się wysoką wydajnością, bardzo-niskimi opóźnieniami i niską przepływnością w systemach DTV oraz wykorzystuje-najnowocześniejszą{7}}-technologię kompresji (H.264/AVC-H.265/HEVC), aby osiągnąć skuteczność kompresji poprzedniego standardu MPEG-2 o ponad dwa razy, a także doskonałą rozdzielczość. Kodowanie audio obsługuje również MPEG-1 Layer2.

Urządzenie zapewnia interfejsy wejściowe 4/8/12/16/20/24 HDMI i wyjście ASI oraz wyjście 512*SPTS/8*MPTS TS IP(UDP/IP) po przetwarzaniu kompresji bez strat. Unikalna funkcja filtrowania pustych pakietów umożliwia zapisanie źródła widma dla systemów IPTV.

DMB-8820E ma zewnętrzne wejście 2*ASI, które można multipleksować za pomocą lokalnych wielu programów, aby wyeliminować potrzeby stosowania multiplekserów, a także uprościć architekturę sieci w celu uzyskania rozwiązań o wysokiej niezawodności

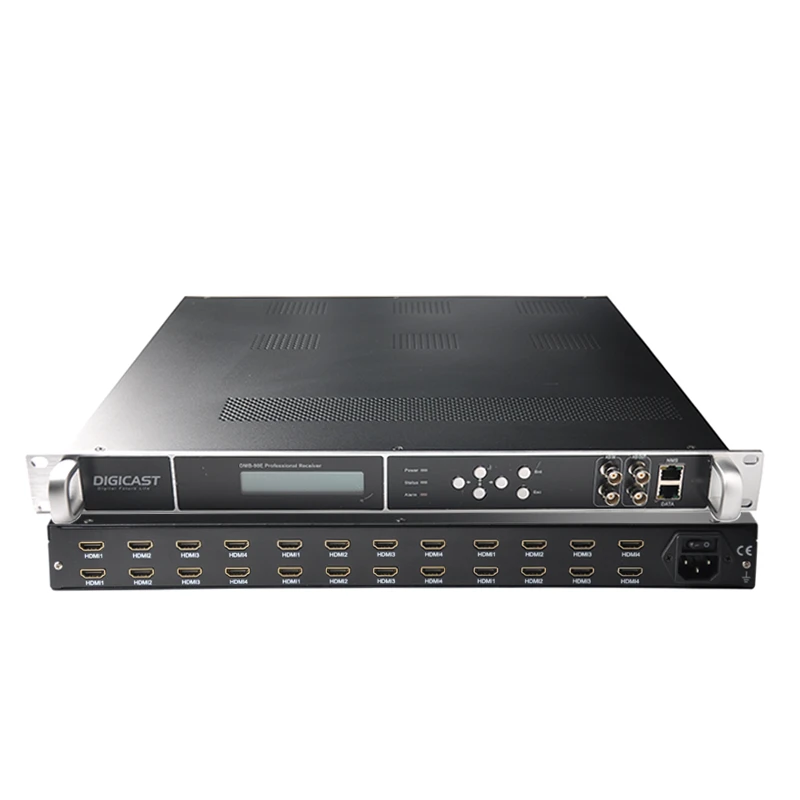

DMB-8820E Encoder 1

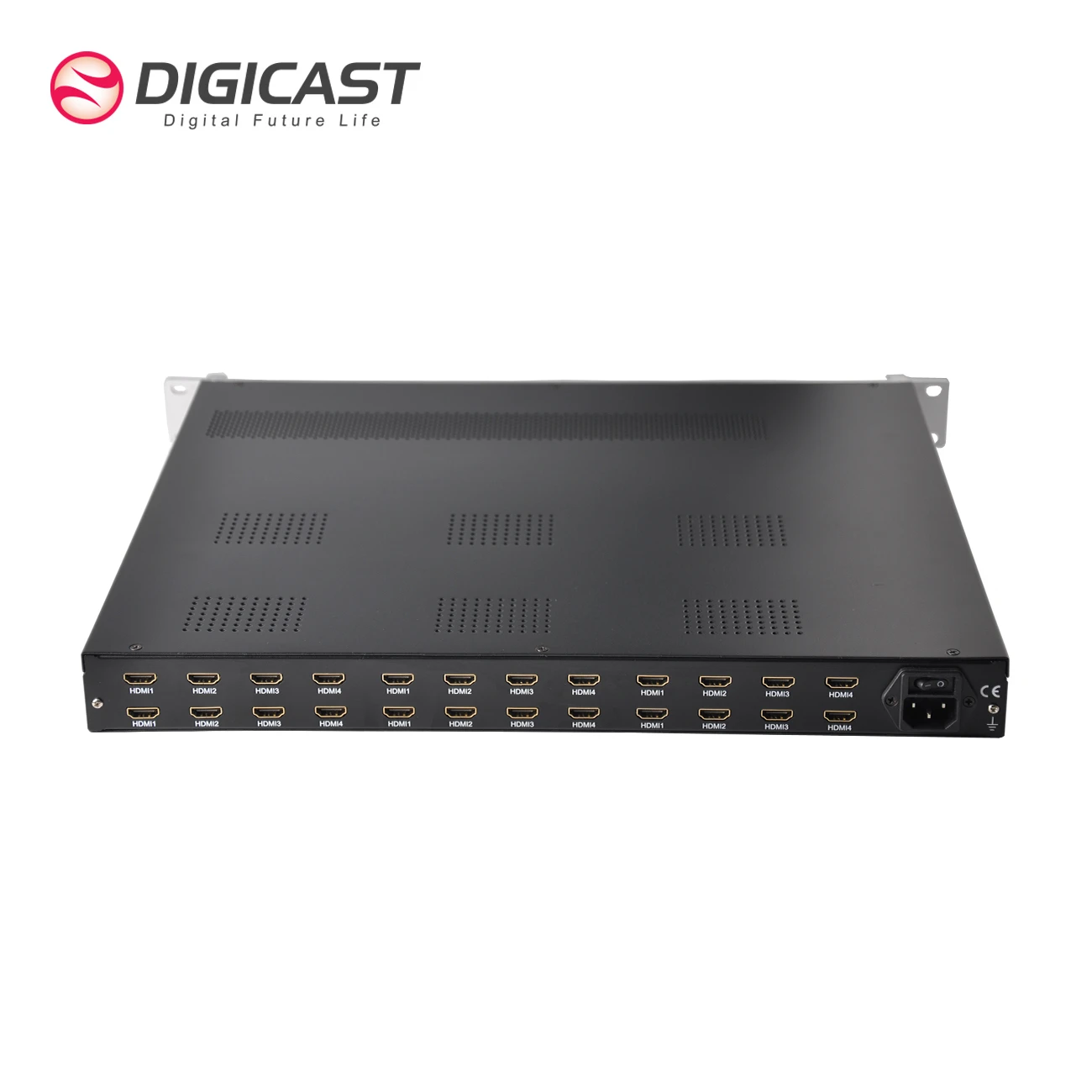

DMB-8820E Encoder 4

Cechy:

 Zaawansowana kompresja wideo: H.264/AVC, (opcja kompresji H.265 /HEVC)

 Interfejs wejściowy: Wersja 1: Opcja 4/8/12/16/20/24 kanałów HDMI, 4 porty HDMI na moduł, do 6 modułów na tylnym panelu

Wersja 2: Wejście mieszane HDMI + tuner, standard tunera ASTC/

Opcja DVB-SS2/DVB-TT2/ISDB-T)

 Port danych GigE na panelu przednim obsługuje wejście 128*IP MPST/SPTS, wyjście 8*MPTS i 512*SPTS UDP/RTP IP

 Wieloprzebiegowe-kodowanie CBR lub VBR z wyprzedzeniem

 Wbudowana-funkcja PCR

 Obsługa multipleksowania z zewnętrznym wejściem 2*ASI, 2*ASI i wyjściem IP (UDP/RTP)

 Wyposażony w filtrowanie pustych pakietów IP

 Zapewnienie kompilacji PSI/SI i wstawiania NIT, LCN

 Sterowanie za pomocą klawiatury na panelu-przednim i wyświetlaczu LCD

 Zarządzanie poprzez interfejs Ethernet

Popularne Tagi: 12-kanałowy szybki koder HDMI h.264, Chiny 12-kanałowy szybki koder HDMI h.264 producenci, dostawcy, fabryka, Dekoder odbiornika jack audio, Błąd Korygowanie dekodera odbiornika, Dekoder odbiornika podczerwieni, Dekoder odbiornika PAL, Dekoder odbiornika złącza TNC, Dekoder odbiornika wartości dla pieniędzy

Dane techniczne

Wejście strumienia IP

Obsługa wejścia strumieniowego 128*IP SPTS/MPTS UDP/RTP na każdy port, łącznie 3*porty Gigabit (DATA1/DATA2/DATA3)

Port Ethernet Protokół transportowy TS przez UDP / RTP w trybie unicast i multicast, IGMP V2/V3

Szybkość transmisji Maks. 800Mbps dla każdego wejścia

Wejście strumienia ASI

Wsparcie: 6 * wejście ASI

Złącze: żeńskie BNC, 75 Ω

Poziom sygnału: 200-800 mVp-p

Długość pakietu: 188 bajtów

Maksymalna-przepływność: na port Mniejsza lub równa 100 Mb/s

Modulacja wyjścia RF

Modulacja ISDB-T

ISDB-T wyjście RF: 16*ISDB-T wyjście RF na-przyległej częstotliwości,

Zakres częstotliwości: 96 ~864 MHz, 1 kHz, jeden stopień

ISDB-T Standard ARIB STD-B31

Konstelacja: DQPSK, QPSK, 16QAM, 64QAM

Interwał ochronny: 1/32, 1/16, 1/8, 1/4

Tryb transmisji: 2K, 4K, 8K

Szybkość kodowania: 1/2, 3/4, 5/6, 7/8

Szerokość pasma: 6 MHz

Szybkość transmisji TS ＜ 21 Mbit/s

MER Większy lub równy 40 dB

całkowita regulacja poziomu wyjściowego -35 ~ -5 dBm w kroku 0,1 dB

Modulacja DVB-T

Kanał: 16*DVB-T-wyjście RF o częstotliwości innej niż sąsiednia

Zakres częstotliwości: 96 ~864 MHz, 1 kHz, jeden stopień

Norma modulacji: EN300744

Przepustowość: 6M, 7M, 8M

Tryb FFT: 2K, 8K

Konstelacja: QPSK, 16QAM, 64QAM

Interwał ochronny 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Szybkość transmisji TS ＜ 31 Mbit/s

MER Większy lub równy 40 dB

całkowita regulacja poziomu wyjściowego: -35 ~ -5 dBm w kroku 0,1 dB

Modulacja ATSC-T

Kanał: 16*ATSC-T-wyjście RF o częstotliwości innej niż sąsiednia

Zakres częstotliwości: 96 ~864 MHz, 1 kHz, jeden krok

Konstelacja: 8VSB

Szybkość transmisji TS ＜ 19 Mbit/s

MER Większy lub równy 40 dB

całkowita regulacja poziomu wyjściowego -35 ~ -5 dBm w kroku 0,1 dB

Wyjście strumienia IP

Wsparcie: 8*wyjście IP(MPTS/SPTS) UDP/RTP z 1 portu DATA

Multipleksowanie

Obsługuje do 180 PID na kanał z ponownym mapowaniem PID (ręcznym lub automatycznym)

Dokładna regulacja PCR

Możliwość stosowania płytek PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT

Kontrola i monitorowanie

Interfejs konfiguracyjny: oparty-na sieci Web

Zdalne: aktualizacja przez sieć

Złącze: interfejs Ethernet RJ45,100M/1000M

Fizyczne i Moc

Napięcie 110 ~ 220 V

Zużycie: 18 ~ 20 W

Temperatura pracy: 0 ~ 50 stopni

Wymiary: 483 mm (szer.) * 360 mm (gł.) * 44,5 mm (wys.)

Waga: 7 kg/szt
