Przegląd

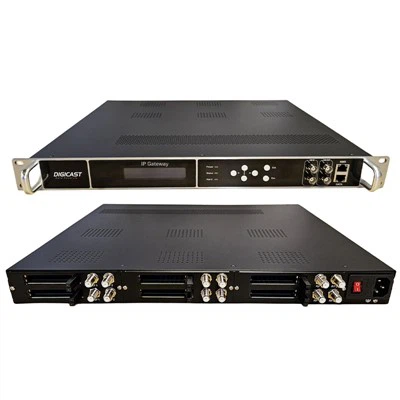

DMB -90 E-CI Profesjonalny odbiornik wielokanałowy, obsługuje 6 modułów w panelu tylnym, każdy moduł z 2*Niezależnym satelitarnym Tunery DVB S/S2/S2X/DVBT/ATSC/ISDB-T Z 2*CI automaty W przypadku standardowej karty CAM CI do odszyfrowania zaszyfrowanych kanałów, całkowita maksymalna 12 tuners wejściowa, opcja wejściowa 4/8/12, obsługuje również różne źródło sygnału, tuner, HDMI, ASI, IP Wejście Wejście Wejście opcjonalne, IP wyjściowe przez 4* MPTS +512* SPTS, ma również 2 wejścia ASI dla zewnętrznych źródeł TS. Jest zintegrowany z demodulacją tunera, która może demodulować z tunerów kanałów 4/8/ 12, a następnie wysyłać pakiet IP za pomocą różnych adresów IP i portów.
Cechy:
Inna wersja wejściowa --: Do 6 modułów (12 szyfrowanych tunerów) Wejście, każdy moduł 2*Wejście tunera +2*CI, opcja wejścia 4/8 tunerów lub mieszanie tunera i wejście HDMI w jednym urządzeniu opcjonalnym
Różna opcja standardowa tunera --DVB-S/S2/S2X, DVB-T/T2, DVB-C, DTMB, ISDB-T/TB, ATSC-T
Wiele funkcji --Dwa osobne wejście ASI dla zewnętrznego multipleksowania TS
Potężny port danych gige ---128*MPTS/SPTS UDP/IP Wejście, 4*MPTS +512 SPTS IP Protocol UDP/RTP/RTSP wyjście
Popularne Tagi: DVB IP, China DVB IP producenci, dostawcy, fabryka
Specyfikacje
WEJŚCIE TUNERA FTA
Tuner DVB-T/T2
Zakres częstotliwości: 30 mHz -1000 MHz
Przepustowość: 6 MHz, 7 MHz, 8 MHz
Poziom: -87 ~ -20dBm
Konstelacja: QPSK, 16QAM, 64QAM, 256QAM (tylko DVB-T2)
Demodulacja FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Interwał ochronny: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Tuner ISDB-T/TB
Zakres częstotliwości wejściowej: 110 ~ 862 MHz
DVB-C (J83.A, J83.C,NIE Załącznik B)
Przewoźnik: Załącznik A, Załącznik C
Konstelacja (QAM): 16, 32, 64, 128, 256, 64/256
Szerokość pasma (MHz): 8, 6
Szybkość transmisji symboli (Mbodów): 5-7, 4.2-5.3
Interfejs tunera: łącznik F-Female Typ
Tuner DVB-S/S2/S2X
(DVB-SS2X to opcja i dodatkowy koszt, gdy wybierz wejście tunera DVB-SS2)
Częstotliwość wejściowa: 950-2150 MHz
Szybkość transmisji symboli: 1 ~ 54 MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1 ~ 58MSPS (DVB-S2/S2x 16apsk)
1~55MSps (DVB-S2/S2X 32APSK)
1 ~ 34MSPS (DVB-S2/S2X 64APSK)
Siła sygnału: -65 ~ -25 dbm
Wypełniacz Half SyQuest Baseband (współczynnik rolowania):
0.35 dla DVB-S
{{0}}. 15 do 0,35 dla dvb-s2
{{0}}. 05 do 0,35 dla dvb-s2x
Demodulacja FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (dvb-s 2 8 PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (opcja DVB-S2X 64APSK)
Tryb demodulacji: QPSK, 8PSK, 16apsk, 32apsk (tylko DVB-S2)
Wybór polaryzacji LNB: Vol 0, 13 V, 18 V do wyboru
LNB Ton wyboru pasma: 0/22KHz Selectable
Impedancja wejściowa: 75 Ω
FEC (szybkość kodu): 1/2, 2/3, 3/4, 5/6, 7/8
Diseqc: diseqc 2. 0
Multipleksowanie
Maksymalne mapowanie PID 180 wejść na kanał
Ponowne mapowanie PID automatycznie lub ręcznie
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT WESTERT
Dokładne regulacja PCR
WYJŚCIE IP/ASI
We/wy ASI
DVB-ASI: 2 wejście i wyjście ASI, 75 Ω, BNC, 188 BYTES
MPEG -2 ts przez dvb-asi (en 50083-9)
ASI out: wybierane lustro jednego MPTS
IP I/O.
Port RJ45: Port 100/1000M GbE, 1*port DATA używany do wejścia i wyjścia
Wyjście IP: 4*MPTS +512 SPTS z portu danych
Wejście IP: 128*MPTS/SPTS Wejście UDP/IP z portu danych
TS przez UDP, transmisję unicast i multicast. TS przez RTP/RTSP
Konfigurowalny rozmiar pakietu (2-7) x188 bajtów, filtrujący pakiet zerowy
Limit SPTS Wybierz: 2,3 m, 2,5 m, 2,9, 3,3 m, 3,8 m, 4,6 m, 5,7 m, 7,6 m, 11,5 m, 23 m
System
Interfejs lokalny: LCD + przyciski sterujące
Interfejs konfiguracji: internetowy
Uaktualnienie zdalne: za pośrednictwem sieci
Złącze: RJ45, interfejs Ethernet 100M/1000M
Fizyczne i Moc
Napięcie: 100 do 120/200 do 240 V AC ±10%; 50/60 Hz
Pobór mocy: 60 W
Temperatura robocza: 0 ~ 50 stopni
Temperatura przechowywania: -20 ~ 80 stopni
Wymiary: 483 mm (w)*380 mm (d)*44,5 mm (h)
Waga: 9,3 kg/szt
